Gobierno Hidráulico para Catamarán

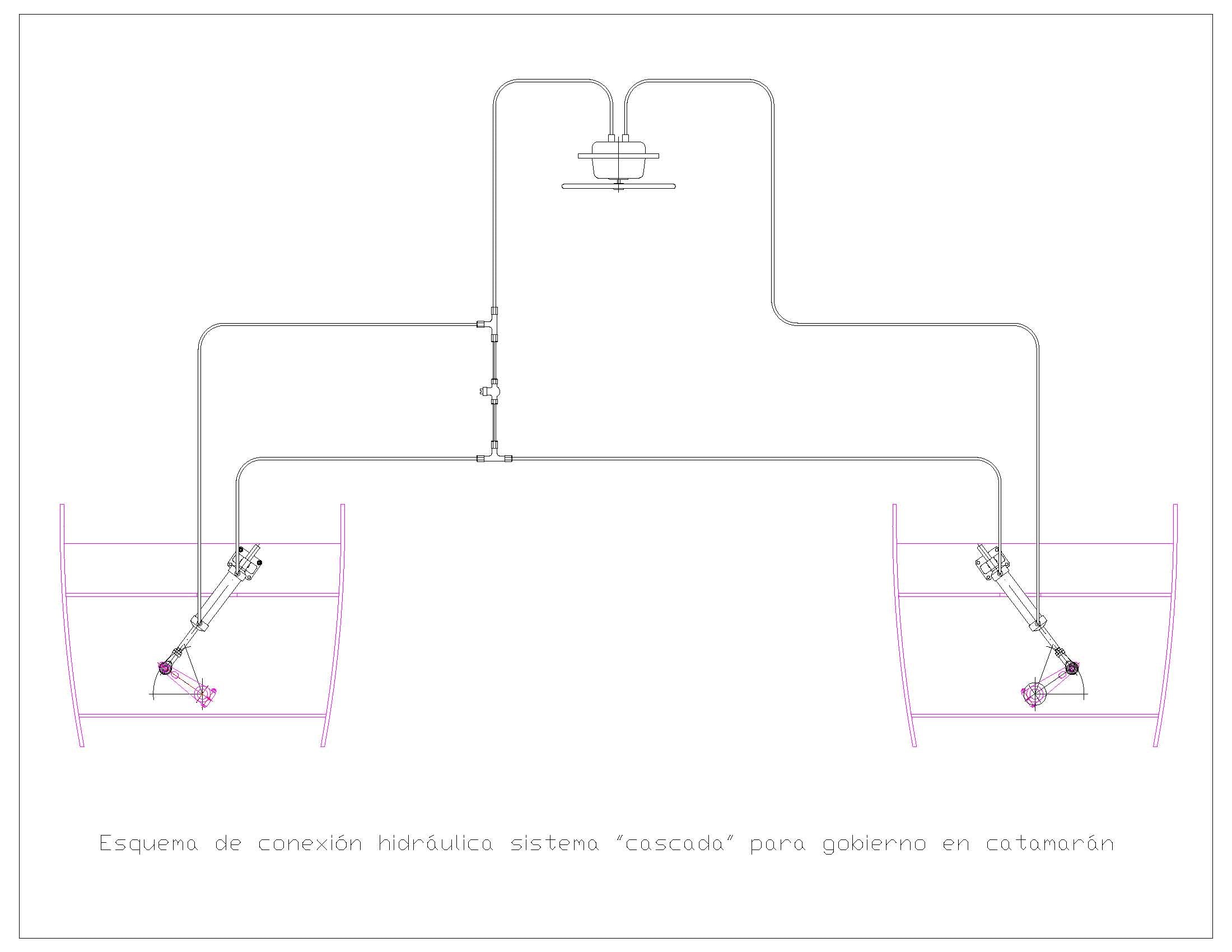

Este plano muestra el diseño de ingeniería de un sistema de gobierno hidráulico tipo “cascada”, desarrollado para catamaranes de hasta 39 pies o embarcaciones medianas con doble pala de dirección. Este esquema está pensado para facilitar la instalación de un sistema de dirección seguro, eficiente y duradero, tanto en embarcaciones de recreo como de trabajo. Su diseño hidráulico en serie mejora la respuesta del timón, garantizando un control preciso y estable en condiciones de navegación exigentes, representando una referencia técnica esencial dentro del diseño naval.
El plano detalla la disposición de cada componente hidráulico y las conexiones entre bombas, válvulas y actuadores, permitiendo comprender con claridad la lógica del sistema en cascada. Este plano incluye simbología estandarizada, referencias de componentes y esquema listo para reproducción o análisis en talleres náuticos. Gracias a su enfoque práctico y precisión visual, constituye una herramienta ideal para ingenieros, instaladores y fabricantes de equipamiento marino.
Características principales
- Representación clara y precisa del sistema hidráulico tipo cascada para doble pala de dirección.
- Diseñado para catamaranes de hasta 39 pies y embarcaciones medianas de recreo o trabajo.
- Optimización del esquema para instalación práctica y mantenimiento posterior.
- Plano interpretativo con simbología normalizada y formato compatible con entornos náuticos profesionales.
Contenido del archivo
- 1 plano en formato PDF con diseño completo y especificaciones técnicas.
- Esquema detallado de componentes, conexiones y flujo hidráulico.
- Documentación técnica lista para impresión en tamaño carta.
Usos recomendados
- Talleres de instalación y mantenimiento de sistemas de dirección náutica.
- Astilleros y constructores de catamaranes y embarcaciones medianas.
- Ingenieros mecánicos y técnicos especializados en diseño naval.
- Empresas de equipamiento marino y sistemas hidráulicos de dirección.
- Escuelas y academias de ingeniería naval como material de estudio y referencia.
Este plano técnico profesional esta basado en proyecto real. Es material de referencia que deben ser revisados por un ingeniero licenciado según los requisitos específicos de su proyecto y jurisdicción local.
Descarga inmediata: Compra ahora y recibe el archivo PDF en tu correo en menos de 5 minutos. Listo para imprimir y usar como referencia técnica profesional.
