Ancla de 150 kg

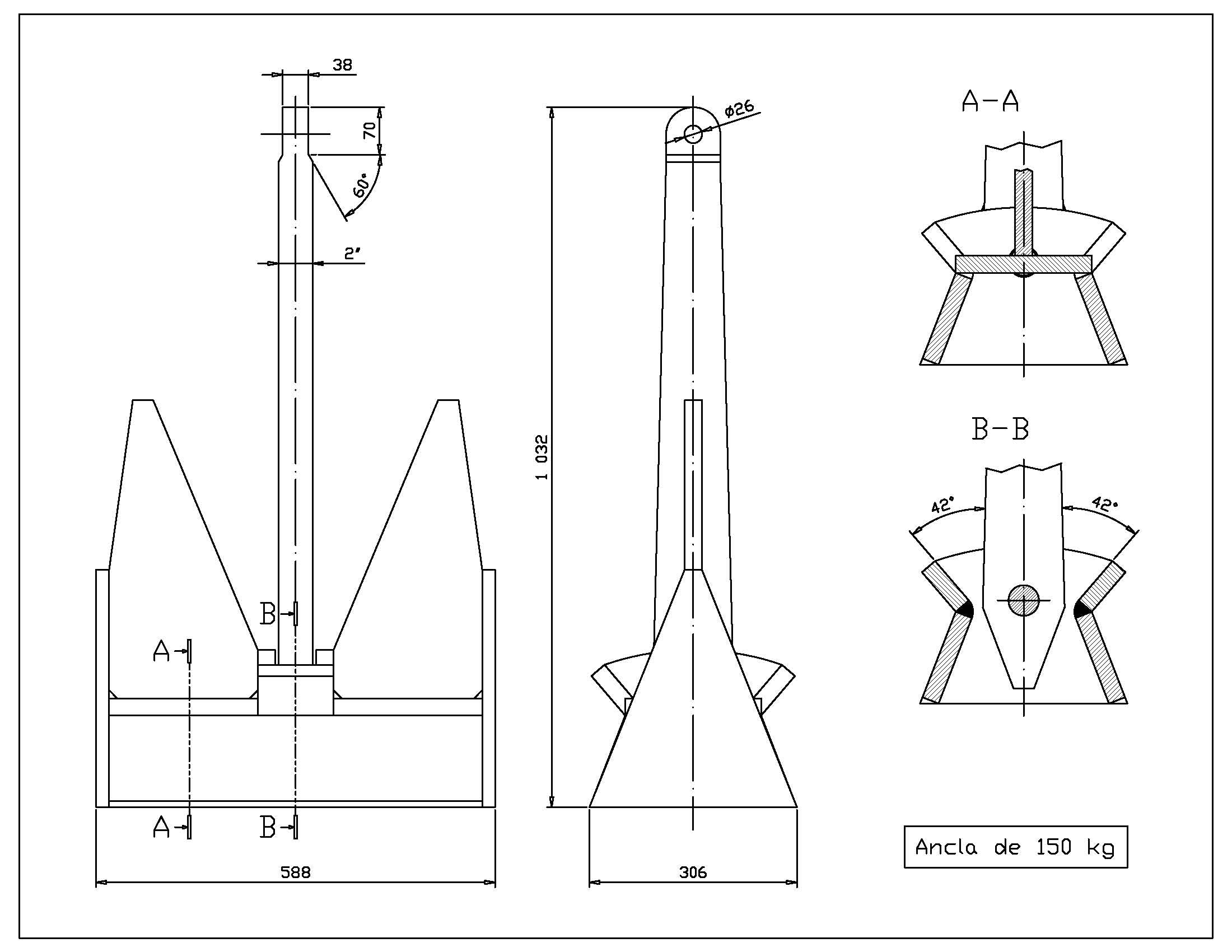

Estos planos mecánicos muestran el diseño de ingeniería completo de un sistema de anclaje de 150 kg, ideal para embarcaciones de desplazamiento medio. Su diseño naval ha sido desarrollado para ofrecer un agarre sólido y estable incluso en condiciones marinas exigentes, combinando rendimiento, resistencia y durabilidad. Gracias a su estructura en acero inoxidable, ofrece una excelente protección frente a la corrosión y un comportamiento confiable en fondos arenosos, rocosos o fangosos, siendo una referencia técnica precisa para proyectos de construcción naval o mantenimiento de embarcaciones.
El diseño técnico incorpora geometría optimizada para maximizar la penetración y estabilidad del ancla, reduciendo el riesgo de garreo y mejorando la seguridad de fondeo. Estos planos técnicos profesionales en español incluyen especificaciones detalladas para su fabricación, permitiendo reproducir el modelo con exactitud en talleres navales o astilleros. Su formato de alta calidad facilita la impresión, el análisis estructural y la verificación dimensional durante el proceso de producción.
Características principales
- Construcción en placa de acero inoxidable con excelente resistencia a la corrosión marina.
- Peso nominal de 150 kg, diseñado para embarcaciones de desplazamiento medio.
- Geometría reforzada para máxima eficiencia de agarre en distintos tipos de fondos marinos.
- Planos técnicos detallados que facilitan el diseño y fabricación profesional.
Contenido del archivo
- 9 planos en formato PDF con diseño completo y especificaciones técnicas. Dimensiones en milímetros salvo indicación distinta.
- Vistas detalladas de cada componente, ensamblaje y cortes transversales necesarios.
- Documentación técnica lista para impresión en tamaño carta.

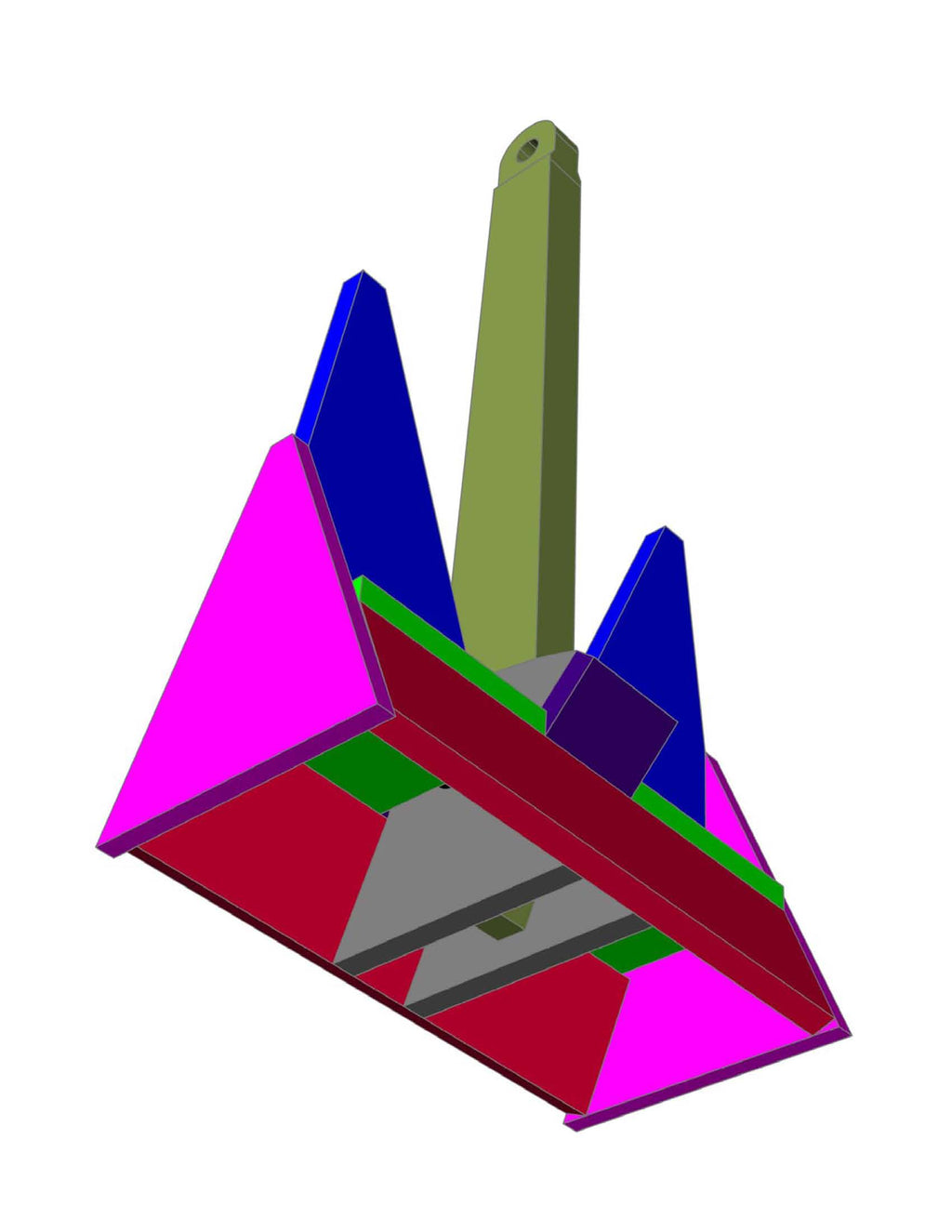

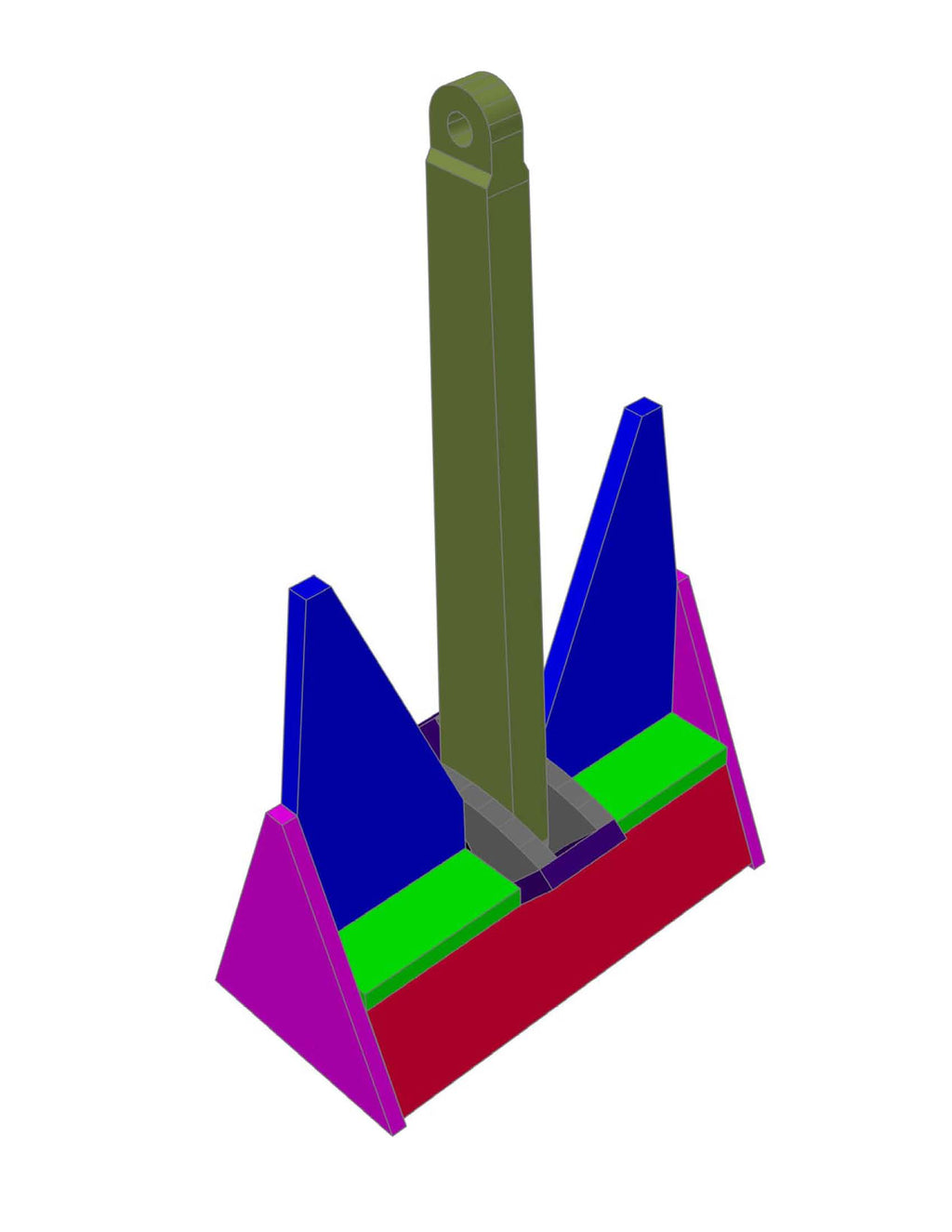

- Los planos en colores muestran las diferentes piezas que conforman el conjunto.
Usos recomendados
- Talleres y astilleros dedicados a la construcción de embarcaciones de carga, pesca o recreo.
- Ingenieros mecánicos especializados en diseño naval y estructuras marinas.
- Fabricación o reposición de sistemas de fondeo en proyectos de ingeniería marina.
- Referencia técnica para mantenimiento de componentes de fondeo y equipamiento náutico.
- Material educativo para estudiantes de ingeniería naval o diseño de estructuras marinas.
Estos planos técnicos profesionales están basados en proyectos reales. Son materiales de referencia que deben ser revisados por un ingeniero licenciado según los requisitos específicos de tu proyecto y jurisdicción local.
Descarga inmediata: Compra ahora y recibe los archivos PDF en tu correo en menos de 5 minutos. Listos para imprimir y usar como referencia técnica profesional.
