Escala de Popa C4

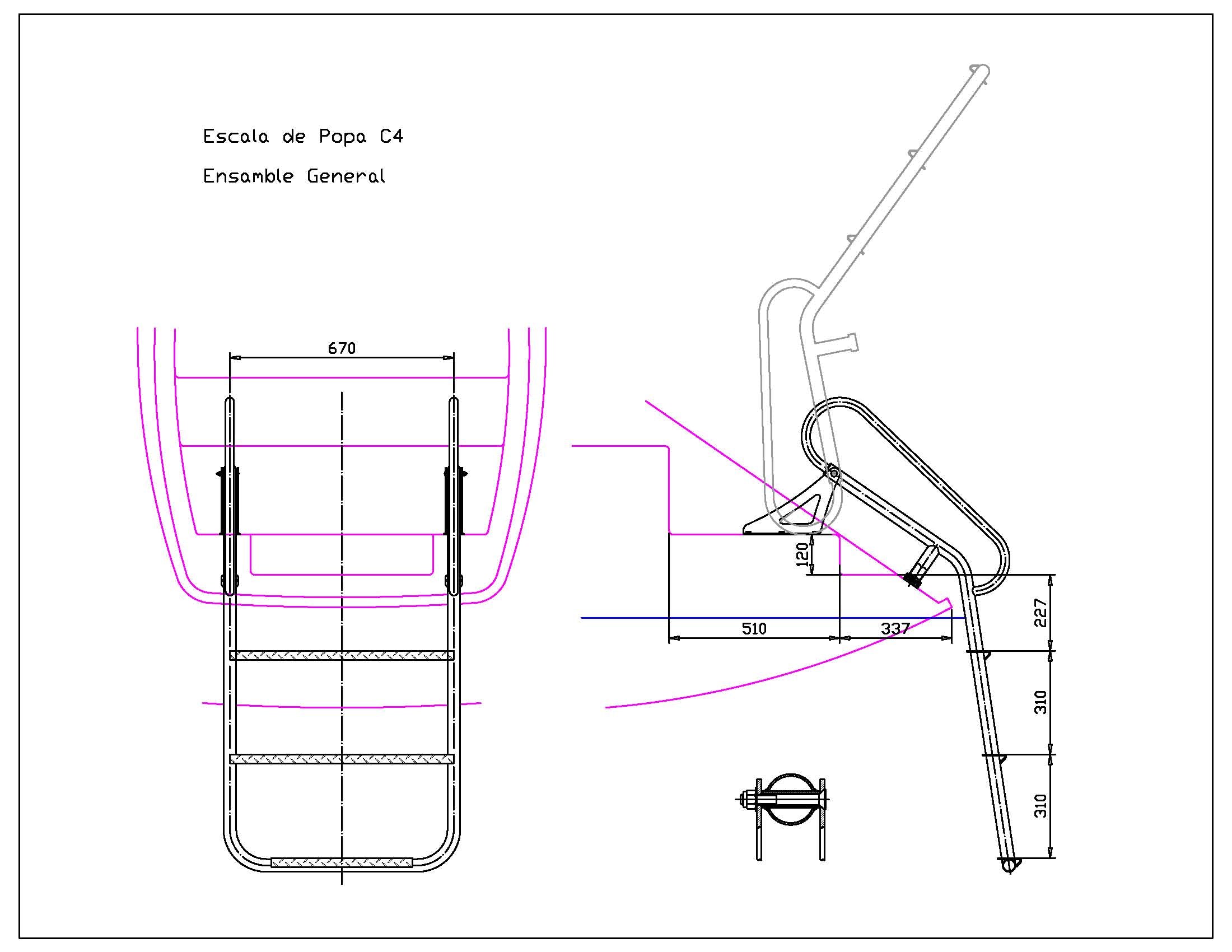

Estos planos mecánicos muestran un completo diseño de ingeniería para una escala rebatible de popa, ideal para su instalación en catamaranes u otras embarcaciones recreativas o de trabajo. Su estructura permite un acceso cómodo y seguro desde el agua, integrándose fácilmente a la popa sin comprometer la estética ni la funcionalidad del casco. Este diseño naval ha sido desarrollado para ofrecer durabilidad, resistencia a la corrosión y un mecanismo de plegado confiable, optimizado para entornos marinos y embarcaciones de distintos tamaños.
El conjunto de planos técnicos profesionales en español detalla cada componente estructural, incluyendo los perfiles tubulares, bisagras y superficie de placa antiderrapante de acero inoxidable. Cada vista incluye cotas exactas y tolerancias adecuadas para fabricación profesional, con especificaciones listas para adaptar según el tipo de embarcación. Constituyen una referencia técnica de alta calidad para talleres navales y fabricantes de accesorios marinos.
Características principales
- Mecanismo rebatible optimizado para montaje en popa con fácil operación manual.
- Diseño técnico basado en perfiles tubulares y placa antiderrapante de acero inoxidable.
- Estructura compacta que minimiza el impacto visual y mejora la seguridad a bordo.
- Dimensiones precisas y compatibilidad con distintas configuraciones de embarcaciones.
Contenido del archivo
- 12 planos en formato PDF con diseño completo y especificaciones técnicas. Dimensiones en milímetros salvo indicación distinta.
- Vistas detalladas de cada componente, ensamblaje, bisagras y cortes transversales necesarios.
- Documentación técnica lista para impresión en tamaño carta.
Usos recomendados
- Talleres de fabricación de componentes navales y marinos.
- Astilleros y constructores de embarcaciones recreativas o profesionales.
- Ingenieros mecánicos especializados en diseño naval y equipamiento náutico.
- Empresas dedicadas al mantenimiento y mejora de embarcaciones.
- Estudiantes y profesionales en ingeniería marina como material de referencia técnica.
Estos planos técnicos profesionales están basados en proyectos reales. Son materiales de referencia que deben ser revisados por un ingeniero licenciado según los requisitos específicos de tu proyecto y jurisdicción local.
Descarga inmediata: Compra ahora y recibe los archivos PDF en tu correo en menos de 5 minutos. Listos para imprimir y usar como referencia técnica profesional.
