Cadenote

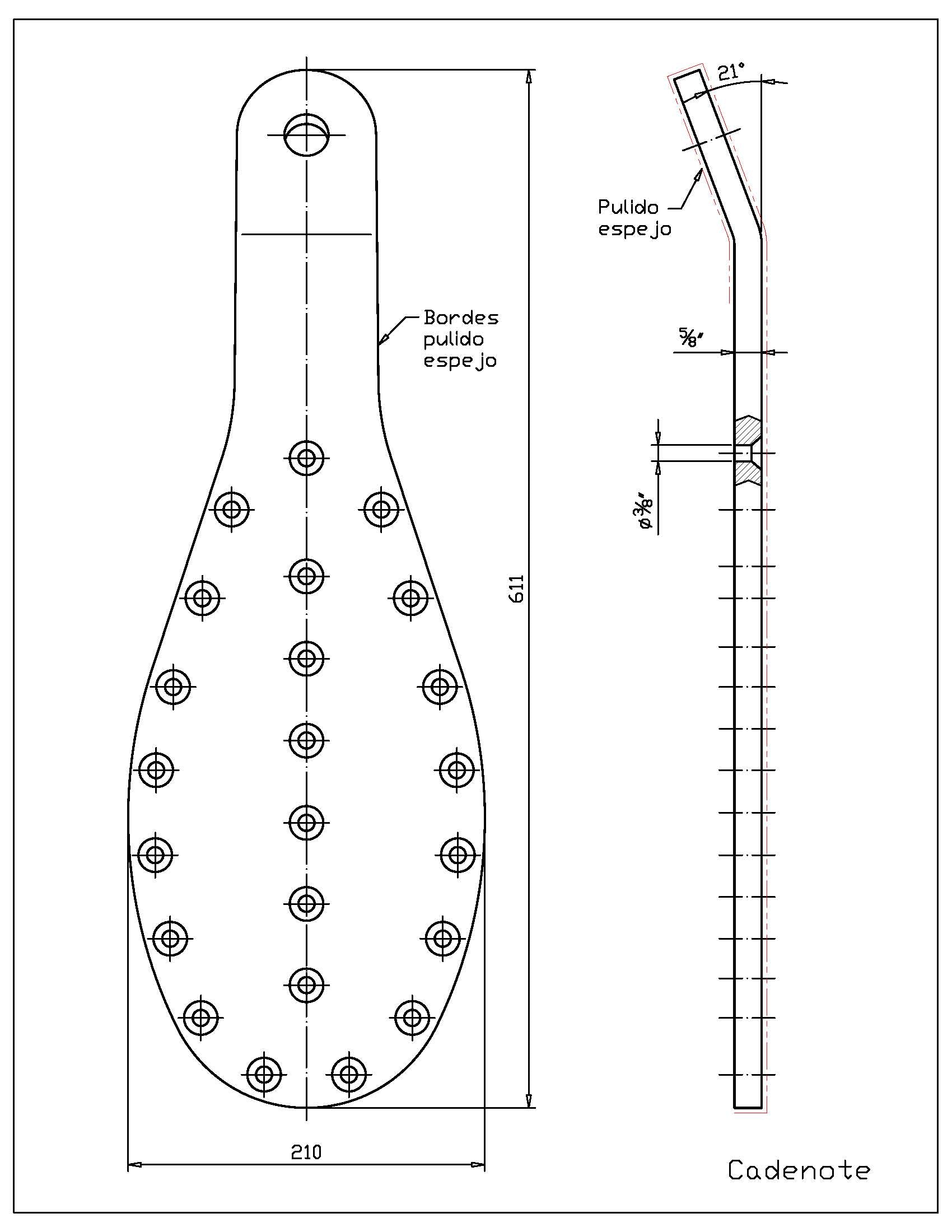

Este plano mecánico corresponde a un elemento estructural fundamental en embarcaciones tipo catamarán de gran porte, especialmente de 65 y 70 pies de eslora.
El cadenote está concebido para unir de manera segura los tirantes principales laterales del mástil a los cascos, garantizando la transmisión eficiente de cargas y aportando solidez al aparejo. Su fabricación está prevista en placa de acero inoxidable, lo que asegura resistencia a la corrosión marina y durabilidad bajo condiciones de esfuerzo continuo.
Las dimensiones se encuentran detalladas en milímetros, salvo indicación contraria, lo que permite una interpretación clara y precisa durante los procesos de corte y ensamblaje. Gracias a su diseño probado, se convierte en una pieza confiable tanto para proyectos de construcción nueva como para refuerzos o sustituciones en embarcaciones ya operativas.
Características principales
- Geometría optimizada para la absorción de esfuerzos laterales
- Material resistente a la fatiga y al ambiente marino
- Detalles listos para fabricación directa sin ajustes adicionales
Contenido del archivo
- 4 planos en PDF con el diseño completo
- Vistas detalladas de cada pieza y su ensamblaje
- Planos listos para impresión en tamaño carta
Usos recomendados
- Construcción de catamaranes de gran eslora
- Reparación y refuerzo estructural de sistemas de jarcia firme
- Referencia técnica en talleres navales y astilleros
- Capacitación en diseño de componentes náuticos
Compra ahora y recibe la descarga inmediata en tu correo.
Archivos listos para imprimir en cualquier impresora y utilizar como referencia profesional en proyectos de construcción, mantenimiento o aprendizaje.
